如题:汽车工厂安装法兰橡胶接头出现的问题报告
上海淞江减震器集团有限公司2015年为xx项目配套一批法兰橡胶接头产品,该产品主要用于中央空调暖通系统,有的安装在冷水机组,有的安装在循环水泵,安装橡胶接头主要目的就是:可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题,根据材料不同橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。
该项目在安装后试压阶段出现了一些漏水和拉脱的问题,淞江集团安排技术员到现场检查后发现了很多问题,有很多问题造成拉脱和漏水的情况发生,以下是技术员对项目现场的一些实物拍照和问题分析报告,希望其他的客户在安装法兰橡胶接头的时候能够避免这些问题,能够更加合理的使用法兰橡胶接头,让它安全的运转,起到良好的减振效果。
图1
汽车工厂安装法兰橡胶接头出现的问题报告

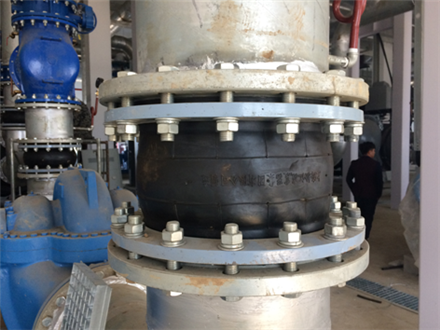

图1出现的反向旋转,橡胶接头在使用当中严禁出现反向扭转的现象,这种情况会导致橡胶接头漏水,甚至出现拉脱现象。
汽车工厂安装法兰橡胶接头出现的问题报告

图2,橡胶接头左侧拉伸严重,在没有打压的时候都已经把橡胶接头的伸长范围用尽,等打压的时候,橡胶接头就会出现拉脱现象,左右2侧明显看出来左侧拉长严重。

汽车工厂安装法兰橡胶接头出现的问题报告

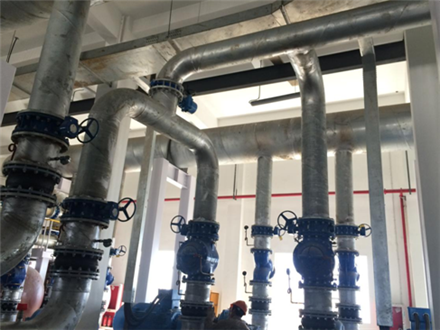

图3,该管道上面没有设计固定支架,有3根立管属于悬空压在橡胶接头上面,当管道打压的时候,水压的推力大于管道向下的重量时,橡胶接头上面的管道会向上推,管道上面没有做任何固定,橡胶接头会出现拉脱漏水现象。
汽车工厂安装法兰橡胶接头出现的问题报告

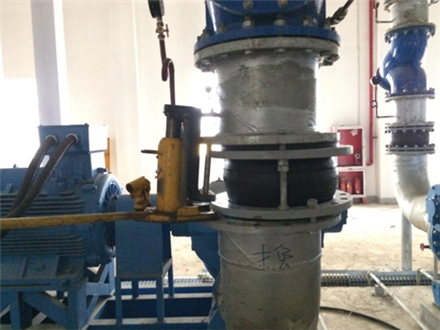

图4,在安装橡胶接头的时候,管道已经向下垂了40mm,照片中是千斤顶把管道向上抬起的,该管道就是图3那个管道,上面管道没有做任何固定,当水压小于管道自身重力时,橡胶接头被压扁,当水压的推力大于管道的重量时,管道会被水压向上推,压力过大时,橡胶接头会出现拉脱现象。
汽车工厂安装法兰橡胶接头出现的问题报告

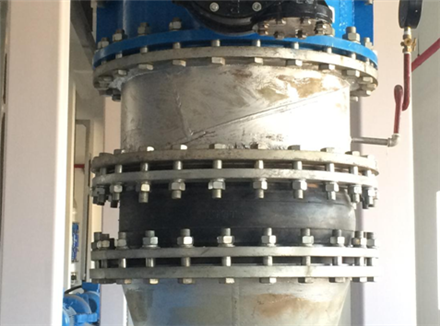

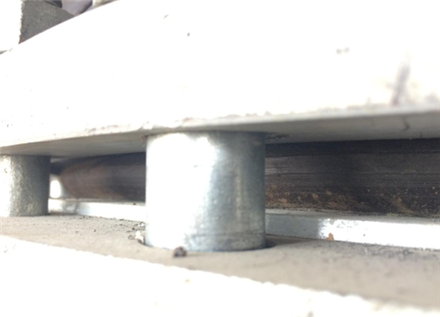

图5、图6,橡胶接头上面螺栓锁紧以后,下面出现左右不同心的现象,左侧密封面有15mm没有密封到,压力大于10kg的时候,容易出现拉脱漏水现象,橡胶接头在安装的时候要保持橡胶接头原有的自然状态去安装,安装后在工作的时候可起到伸长、压缩、位移的功能,但是这个伸缩和位移都是有限的,并不是无限制的伸缩。汽车工厂安装法兰橡胶接头出现的问题报告

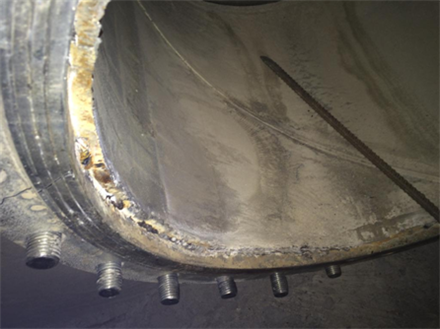

图7,是另外一台DN700的橡胶接头密封面已经出现半拉脱状态,密封面已经向里卷,需要把螺栓松掉,让橡胶密封面恢复原状,然后再把螺栓锁紧,如果此台橡胶接头不进行处理,后期还会出现拉脱现象,只是时间问题。

汽车工厂安装法兰橡胶接头出现的问题报告

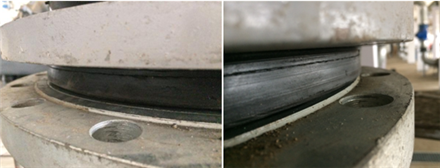

图8,DN800的橡胶接头对过法兰采用的是平焊法兰,内径比橡胶接头的密封面大26mm,密封面太窄,容易出现拉脱漏水现象。

汽车工厂安装法兰橡胶接头出现的问题报告

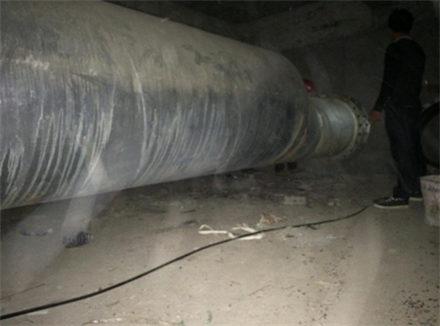

图9,DN800橡胶接头连接的管道有很长的距离处于悬空状态,管道注满水后的重量会压着橡胶接头,容易出现拉脱漏水现象。
上海淞江减震器集团有限公司
2016.3.26
以上分析报告来源于上海淞江减震器集团有限公司技术部,如有其他不懂的地方可以联系我们咨询,我们将提供24小时免费服务,为您解决各种有关法兰橡胶接头的问题。
