为大家分享台湾LINK-FLEX橡胶防震接头管线布置图

上海淞江减震器集团有限公司官方网站为大家分享一 下台湾LINK-FLEX橡胶防震接头管线布置图，该文章转载于LINK-FLEX网站，分享给更多网友学习。



典型管线布置图

TYPICAL PIPE LINE LAYOUT

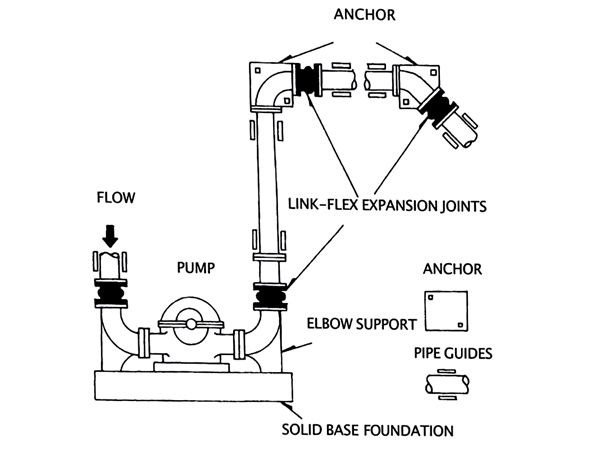

图1：

使用LINK-FLEX的典型管道布局

设备和管道正确锚固时的伸缩缝。

Figure 1：

Typical Piping Layout Utilizing LINK-FLEX

Expansion Joints When Equipment And Piping are properly anchored.

图2：

使用Link flex的典型管道布局

伸缩缝和在分支位置正确使用锚固件。

Figure 2：

Typical piping layout utilizing Link-flex

expansion joints and the proper use of anchors in branch locations.

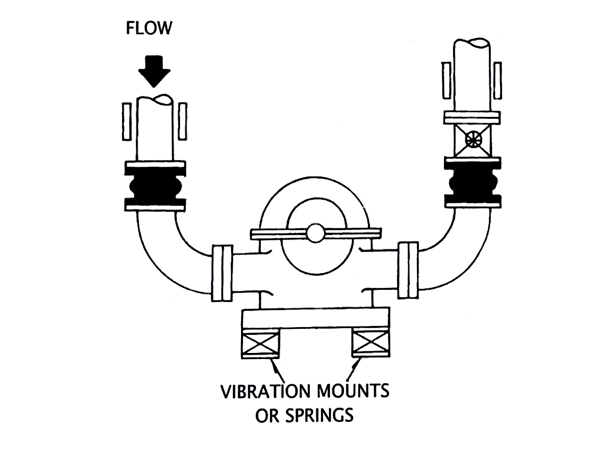

图3：

典型的泵安装，带有连杆伸缩接头，采用振动支座。

Figure 3：

Typical pump lnstallation with Link-flex expansion joints utilizing vibration mounts.

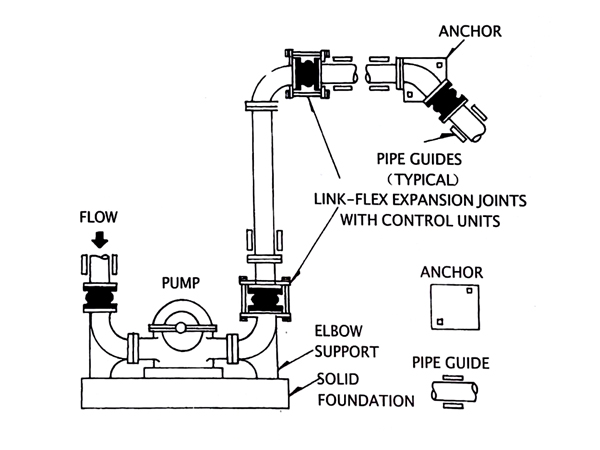

图4：

典型的管道布置图，显示了当适当的系统锚环受到限制时，控制单元和连杆伸缩接头的使用。

Figure 4：

Typical piping layout showing the use of control units with the Link-Flex Ex-pansion joints when proper sustem ancho-ring is limited.



以上文章转载于LINK-FLEX网站，分享给网友，如有侵权请联系021-33666665删除。
