上海橡胶接头|上海金属软管|上海弹簧减震器尽在上海淞江减震器集团有限公司官方网站

行业新闻VIEWS

上海橡胶接头|上海金属软管|上海弹簧减震器尽在上海淞江减震器集团有限公司官方网站

全面为您介绍上海橡胶接头主要材料:天然橡胶

来源:全面为您介绍上海橡胶接头主要材料:天然橡胶 发布于:2019-08-14 08:08   浏览:
全面为您介绍上海橡胶接头主要材料:天然橡胶

上海淞江减震器集团有限公司官方网站为您分享:全面为您介绍上海橡胶接头主要材料:天然橡胶,天然橡胶英文代号NR,包括天然橡胶的来源、主要成分、分类品种、分级、结果、性能、应用等信息。

上海淞江集团生产的上海橡胶接头产品主要采用云象牌天然橡胶SCR5或东风1#橡胶,以下是天然橡胶的全面介绍:


天然橡胶的来源:
天然橡胶是从天然植物中采集的胶乳,经过滤、凝固制成的以聚异戊二烯为主要成分的天然高分子化合物;
在工业上,也包括改性天然橡胶
注:以天然橡胶为基础,经各种化学药剂处理)

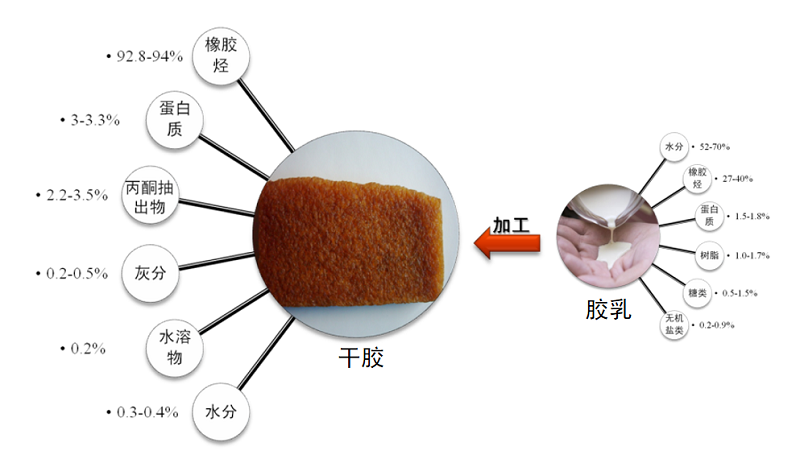

干胶主要成分:
1、橡胶烃
由聚异戊二烯组成,决定了天然橡胶的主要性能;
橡胶烃含量少的橡胶,因杂质含量较多,物理机械较差。
2、蛋白质类
天然橡胶中的含氮化合物都属于蛋白质类:
影响:
益:防老
害:易腐败、促进硫化、硫化胶硬度高、生热大。
3、丙酮抽出物
树脂状物质,主要是一些高级脂肪酸和固醇类物质。
影响:
ⅰ、高级脂肪酸是一种硫化活性剂,可促进硫化,并能增加胶料塑性。
ⅱ、固醇类及某些还原性强的物质具有防止老化的作用。
4、灰分
无机盐类物质,主要成分为钙、镁、钾、钠、铁、磷等。
影响:
ⅰ、吸水性大,降低制品的电绝缘性。
ⅱ、铜、锰等变价金属离子使橡胶的老化速度加快。
5、水溶物
主要是糖类及酸性物质。
影响:
对生胶的可塑性及吸水性影响较大对耐水和绝缘制品要注意水溶物的作用。
6、水分
其多少因干燥程度、贮存温度与湿度以及非橡胶组分的吸水性而定。
影响:
ⅰ、含水量多,生胶贮存过程中易发霉。
ⅱ、影响橡胶的加工,如混炼时易导致配合剂结团,分散不均;压延、压出过程中易产生气泡或海绵等。

天然橡胶的分类品种:
NR品种主要有:烟片胶、绉片胶以及标准马来西亚胶(或颗粒胶)——制造方法不同;
天然橡胶的国际分级方法:按照生胶制造方法及外观质量或按照理化性能指标分为两种;
1、烟片胶(Ribbed Smoked Sheet或RSS)
天然橡胶的代表性品种,产量和消耗量较大,生产设备简单,适合小胶园生产。
烟片胶特性:
ⅰ、表面带有菱形花纹、棕黄色片状橡胶
ⅱ、烟气中的有机酸和酚类物质对橡胶有防腐和防老化作用
ⅲ、天然橡胶中物理机械性能最好的品种
ⅳ、用于制造轮胎及其它制品
ⅴ、(不足)成本高
2、皱片胶
根据原料和加工方法的不同分为:胶乳绉胶片和杂胶绉胶片。
胶乳绉胶片特点:
ⅰ、白绉胶片颜色洁白,浅色绉胶片颜色浅黄;
ⅱ、与RSS相比,杂质较少,但机械性能稍低,成本更高,适于制造色泽鲜艳的浅色及透明制品;
ⅲ、分级凝固所得的乳黄绉胶片因橡胶烃含量低,为低档绉胶片,常用于制造杂胶绉胶片的原料;
3、颗粒胶
天然生胶中的一个品种,由马来西亚于60年代首先生产的,所以被命名为“标准马来西亚胶”,以SMR为代号。
颗粒胶特点:
ⅰ、SMR打破了烟片胶和绉片胶的制造方法和分级方法;
ⅱ、生产周期短,成本较低,有利大型化、连续化生产;
ⅲ、分级方法较科学,利于控制质量,杂质少、质量均匀;
ⅳ、用途与烟片胶相同,胶质较RSS柔软,易加工,耐老化性稍差;
ⅴ、SMR产量已超过传统烟片胶、风干胶片和绉片胶的总和;
4、其他:
其它种类的天然橡胶包括风干胶片、恒粘(CV)和低粘(LV)橡胶,还有胶清橡胶、专用天然胶以及天然橡胶的其它衍生物。
专用NR:易操作橡胶、充油橡胶、轮胎橡胶、接枝橡胶、填料橡胶、纯化橡胶、难结晶橡胶等。

天然橡胶分级:
其它种类的天然橡胶包括风干胶片、恒粘(CV)和低粘(LV)橡胶,还有胶清橡胶、专用天然胶以及天然橡胶的其它衍生物。
专用NR:易操作橡胶、充油橡胶、轮胎橡胶、接枝橡胶、填料橡胶、纯化橡胶、难结晶橡胶等。
SMR(重点)
以天然生胶的理化性能为分级依据,能较好的反映生胶的内在质量和使用性能,现已被采用为国际标准天然橡胶分级方法;
其中以机械杂质含量和塑性保持率(PRI)为分级的重要指标。
塑性保持率(PRI)
表示生胶的氧化性能和耐高温操作性能的一项指标,其数值等于生胶经过140℃×30min热处理后的平均塑性值与原塑性值的百分比,所以又称为抗氧指数。
PRI值大的生胶抗氧化性能较好,但在塑炼时可塑性增加的慢;
我国颗粒胶分为4个等级,即:5号、10号、20号和50号等4个等级,分别与ISO2000中的SMR5、SMR10、SMR20、SMR50相对应。

天然橡胶结构:
1、近程结构
化学结构:科学研究证明,普通NR至少有97%以上是IP的顺式-1,4-加成结构以及少量IP的3,4-加成结构;
饱和性、极性:不饱和橡胶、非极性橡胶;
2、远程结构
分子量及分布:平均分子量约为70万左右;
分布较宽,大多数在3~3000万(据国外报道),分布指数在2.8~10之间。
分子链柔顺性:好(Tg为-72℃)
3、聚集态结构
聚集态结构:能结晶

天然橡胶性能:
1、化学性质
①、易发生加成和取代反应,即可用硫黄硫化
NR为不饱和橡胶,链节有双键,能够进行加成反应;双键和甲基取代基的影响,使双键附近的α-次甲基上的氢原子变的活泼,易发生取代反应。
②、耐老化性较差
③、耐油性较差、不耐强氧化性物质
易溶于非极性溶剂,如:环己烷、汽油、苯等;不溶于极性的丙酮、乙醇等,不溶于水;
耐10%的氢氟酸、20%的盐酸、30%的硫酸、50%的氢氧化钠等;不耐浓强酸和氧化性强的高锰酸钾、重铬酸钾等。
④、NR易燃烧
2、力学性能
①、可以结晶,具有自补强性
纯胶硫化胶的拉伸性能仅次于PUR,可达到17~25MPa,经炭黑补强后可达25—35MPa。
②、分子链柔性好(Tg为-72℃),具有良好的弹性、耐寒性以及低生热性
③、良好的耐屈挠疲劳性和耐磨性
3、其他性能
①、良好的电绝缘性
NR是非极性胶,是一种较好的绝缘材料,硫化后引进极性因素,绝缘性下降。
②、良好的气密性、防水性和绝热性。
4、工艺性能
①、工艺性能优异
很容易进行塑炼、混炼、压延、压出、成型,硫化时流动性好,容易充模。
补充:凝胶——是具有横键的空间网状结构。通常把自由末端区域很大,交联区域较小的空间网状结构称为松散凝胶,它具有可溶性;天然橡胶中的松散凝胶是天然橡胶中,存在的较低分子量的橡胶分子被化学吸附在变性蛋白体的表面而形成的约为100—1000nm大小的凝胶。

天然橡胶的应用:
NR主要用于:轮胎、橡胶接头、橡胶减震器、胶带、胶管、电线电缆和多数橡胶制品,是应用最广的橡胶。

相关链接:单球橡胶接头








最新推荐:
·上海嘉闵高架通车两年后查看排水管橡胶软连接使用情况 ·为广西来宾市华锡冶炼厂生产的四氟波纹补偿器
·淞江集团热烈庆祝伟大的祖国更加繁荣昌盛 ·2019年10月1日淞江集团国庆节放假通知
·【贵阳地铁2号线项目】弹簧减震器合同 ·淞江集团二零一九年中秋节放假通知
·淞江集团为一线真诚的教师们点赞 ·淞江集团为北京延庆冰场制冷机房项目提供橡胶接头
·上海嘉闵高架排水管道是如何解决伸缩问题的? ·【天台扬帆龙悦项目】橡胶接头合同
